Super-KIT-Einbaugarnituren
Das SUPER-KIT-Teleskop-System – Höchste Leistungsfähigkeit für anspruchsvollste Anwendungen
Mit der Integration des SUPER-KIT-Teleskop-Systems in die KIT-Teleskop-System-Baureihe erweitert KETTLER das bestehende Programm und erfüllt damit selbst hohe Anforderungen in der Praxis.
Dank der Kupplungssätze des SUPER-KIT lassen sich Teleskope schnell und unkompliziert anpassen, sodass jeder benötigte Rohrdeckungsbereich präzise abgedeckt wird.
Das SUPER-KIT-System wird vor allem dort eingesetzt, wo Armaturen besonders schwergängig sind oder Kugelhähne und Ventile hohe Drehmomente erfordern. Die SUPER-KIT-Teleskope und Kupplungssätze überzeugen durch ihre robuste Konstruktion, die Drehmomente bis 1000 Nm zuverlässig überträgt. Gefertigt aus hochwertigem V2A-Vollmaterial (Vierkantrohr 1.4301), stehen sie für Langlebigkeit, Widerstandsfähigkeit und Sicherheit im täglichen Einsatz.
Super-KIT-Teleskope: Maximale Kraftübertragung bis 1.000 Nm.
SUPER-KIT-Teleskop-System
SUPER-KIT-Teleskope
SUPER-KIT-Teleskop sowie die SUPER-KIT-Kupplungssätze werden vorwiegend zur Betätigung von schwergängigen Armaturen, Kugelhähnen oder Armaturen, die einen großen Drehmoment erfordern, eingesetzt. SUPER-KIT-Teleskope und SUPER-KIT-Kupplungssätze halten daher Drehmomente von bis zu 1.000 Nm aus und sind entsprechend aus Edelstahl-Vollmaterial (1.4301) gefertigt. Alle SUPER-KIT-Teleskope werden mit einer vormontierten Gummidichtung zum Schutz gegen Versandung von unten geliefert. Die Gummidichtung passt sich in diesem Fall dem Spindeldurchmesser an.
1
2
3
4
5
6
7
8
9
10
Markierungsfahne PE-LD/PE-LLD
Bedienungsvierkant KOS Temper-Guss, Vierkantstange
Randkappe PE-HD
Äußeres Hülsrohr PE-HD
Vierkantstange Edelstahl
Federsystem: Hülse = PA, Feder = Niro
Inneres Hülsrohr PE-HD
Glockenadapter PE-HD
Hülsrohrglocke PE-HD
Gummidichtung
GL: 0,69 m — 0,85 m
GL: 0,84 m — 1,15 m
GL: 1,00 m — 1,45 m
GL: 1,35 m — 2,05 m
SUPER-KIT-Kupplungssätze
SUPER-KIT-Kupplungssätze zur Vergrößerung des Rohrdeckungsbereichs bei SUPER-KIT-Teleskopen. SUPER-KIT-Kupplungssätze lassen sich mit wenigen Handgriffen durch einfaches Zusammenstecken montieren. Durch die Verwendung mehrerer Kupplungssätze lässt sich jede gewünschte Rohrdeckung erreichen. Mit Hilfe einer Demontagezange lässt sich das System einfach und schnell wieder in seine Grundbauteile demontieren. Jeder Kupplungssatz ermöglicht durch das eingelegte Druckstück die Aufnahme von SUPER-KIT Kuppelmuffen verschiedener Nennweiten. Die Bevorratung verschieden langer Kupplungssätze minimiert die Anzahl der Teleskopvarianten und führt zu einer Erhöhung der Lagerumschlagshäufigkeit.
Alle SUPER-KIT-Kupplungssätze sind mit einem Schutzdeckel versehen und bestehen aus einer 25 mm Vollmaterial-Kupplungsstange sowie einem 63 mm PE-Kupplungsrohr und können individuell miteinander kombiniert werden. Die Führung wird durch eine innenliegende Zentrierscheibe gewährleistet.
Durch den Einsatz der Universalschmutzscheiben erfolgt eine optimale Abdichtung des Hülsrohres gegen Versandung von unten.
1
2
3
4
5
6
7
Schutzdeckel PE-HD
Obere Rohrkupplung PE-HD
Kupplungsstück Temperguss
Vierkantrohr Stahl tZn ST37-2 oder VA
Hülsrohr PE-HD
Untere Rohrkupplung PE-HD
Druckstück Gehäuse: PP Stifte/Feder: Niro

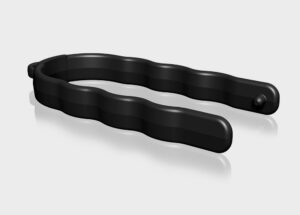

KIT-Demontagezange
Die Demontagezange ermöglicht das leichte Entrasten der Druckstücke, wodurch sich das KIT-System einfach und schnell wieder in seine Grundbauteile demontieren lässt.

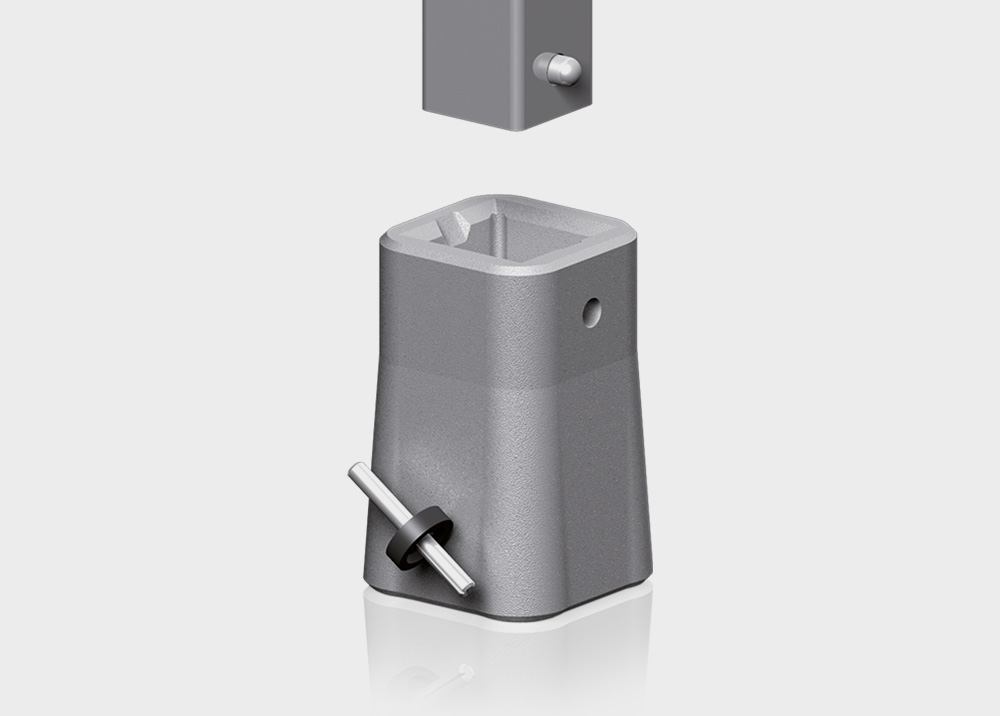

SUPER-KIT-Kuppelmuffen
SUPER-KIT-Muffen bilden die Verbindung zwischen Betätigungsgestängen und Armaturen unterschiedlicher Fabrikate und Nennweiten.
Alle SUPER-KIT-Kuppelmuffen und Anschlussstücke verfügen über einen 25mm Innenvierkant mit durchgängiger 7mm Bohrung zur Aufnahme von allen SUPER-KIT-Teleskopen und der verschiedenen SUPER-KIT-Kupplungssätze. Mit Hilfe einer Demontagezange lassen sich Muffen und Anschlussstück einfach und schnell demontieren und weiterverwenden. Die SUPER-KIT-Kuppelmuffen sind in den Dimensionen DN250/300, DN400/450 sowie DN500/600 erhältlich.
SUPER-KIT-Kuppelmuffen für SUPER-KIT-Teleskope bestehen aus Temperguss, sind galvanisch verzinkt und durch ihre spezielle Geometrie adaptier- und tauschbar. Der Niro-Spezialspindelstift ist durch einen Stiftstecker zur bequemen Entnahme an der Spindelbohrung befestigt.
Die SUPER-KIT-Kuppelmuffen DN400/450 und DN500/600 verfügen anstelle des Spindelstifts über eine Sechskantschraube aus Edelstahl, die als Fixierung dient.
Für Ihren Anwendungsfall ist nicht das passende Produkt dabei? Kuppelmuffen oberhalb DN500/600 sind auf Anfrage erhältlich. Die KIT-Duplex-Schnellspannmuffen sind in den Dimensionen VAS, DN40/50, DN65/80, DN100/150, DN175/200 und DN250/300 erhältlich.
SUPER-KIT-Zubehör
KIT-Markierungsstecker
Die an dem Teleskopkopf leicht zu befestigenden farbigen Markierungsstecker ermöglichen eine optische Differenzierung verschiedener Armaturentypen. Ein Magnetstecker ermöglicht eine verbesserte Ortung der Teleskope.
KIT-Mitnehmerscheibe für verstellbare Straßenkappen (KOS)
Mitnehmerscheiben und Fixierclips dienen der Zentrierung und der Befestigung von KIT-Teleskopen auf Tragplatten und in Straßenkappen.
KIT-Demontagezangen
Mithilfe einer Demontagezange lässt sich das System einfach und schnell in seine Grundbauteile demontieren und weiterverwenden.
