KIT-Einbaugarnituren
Das KIT-Teleskop-System – die neue Generation der Einbaugarnituren
Mit dem KIT-Teleskopsystem hat KETTLER neue Maßstäbe im Erdeinbau von Anbohr- und Schwerarmaturen im Bereich DN 40 bis DN 300 gesetzt. Statt unüberschaubarer Produktvielfalt erhalten Sie eine technisch einzigartige, effiziente und langlebige Systemlösung, die höchste Sicherheit und Anwenderfreundlichkeit bietet.
Perfekt abgestimmte Komponenten
Das KIT-System besteht aus vier präzise aufeinander abgestimmten Bausteinen:
- KIT-Teleskop
- KIT-Kupplungssatz
- KIT-Verlängerung
- KIT-Winkel
Gemeinsam bilden sie ein kompaktes und vielseitiges Komplettsystem, das sich flexibel an jede Einbausituation im Rohrgraben anpassen lässt.
Flexibilität für jede Bausituation
- Mit Kupplungssätzen lässt sich der Rohrdeckungsbereich unkompliziert erweitern.
- Verlängerungen nach oben werden einfach aufgesteckt und arretiert.
- Winkelkonstruktionen ermöglichen das sichere Auslenken bei schwierigen Platzverhältnissen.
Für höchste Anforderungen
Bei Anwendungen über DN300 sorgt das SUPER-KIT-Teleskopsystem mit einer Belastungsgrenze bis 1.000 Nm für maximale Stabilität und Leistungsfähigkeit.
Ihre Vorteile auf einen Blick
- Ein System statt Produktvielfalt
- Höchste Effizienz und Langlebigkeit
- Sicheres und komfortables Handling
- Maximale Anpassungsfähigkeit durch modulare Bauweise
Bestmögliches Handling und höchster Gebrauchswert.
KIT-Teleskop-System
KIT-Teleskop-Einbaugarnituren
KIT-VAS und KOS-Teleskope
KIT-Teleskop-Einbaugarnituren sind geeignet für den Erdeinbau zur Betätigung von Anbohr- und Schwerarmaturen von DN40 bis DN 300.
KIT-Standard-Teleskope sowie KIT-Multi-Teleskope zeichnen sich durch die abnehmbare Glocke und das sich am unteren Ende der Schlüsselstange befindliche Druckfederstück aus.
Das System ermöglicht die Aufnahme von Kuppelmuffen verschiedener Nennweiten und Ausführungen sowie unterschiedlicher Kupplungssätze oder Winkelmodule.
Durch den Einsatz verschiedener Schmutzscheiben und Adapter wird das System optimal an nahezu alle Armaturen angepasst.
KIT-Feststellring
KIT-Teleskope in jeder Auszugshöhe sicher fixieren – im Handumdrehen. Mittels Drehung des Feststellrings um 180° können KIT-Teleskope in jeder beliebigen Auszugshöhe fixiert werden. Ein ungewolltes Absacken der Teleskop-Einbaugarnitur im unbefestigten Zustand kann dadurch verhindert werden.

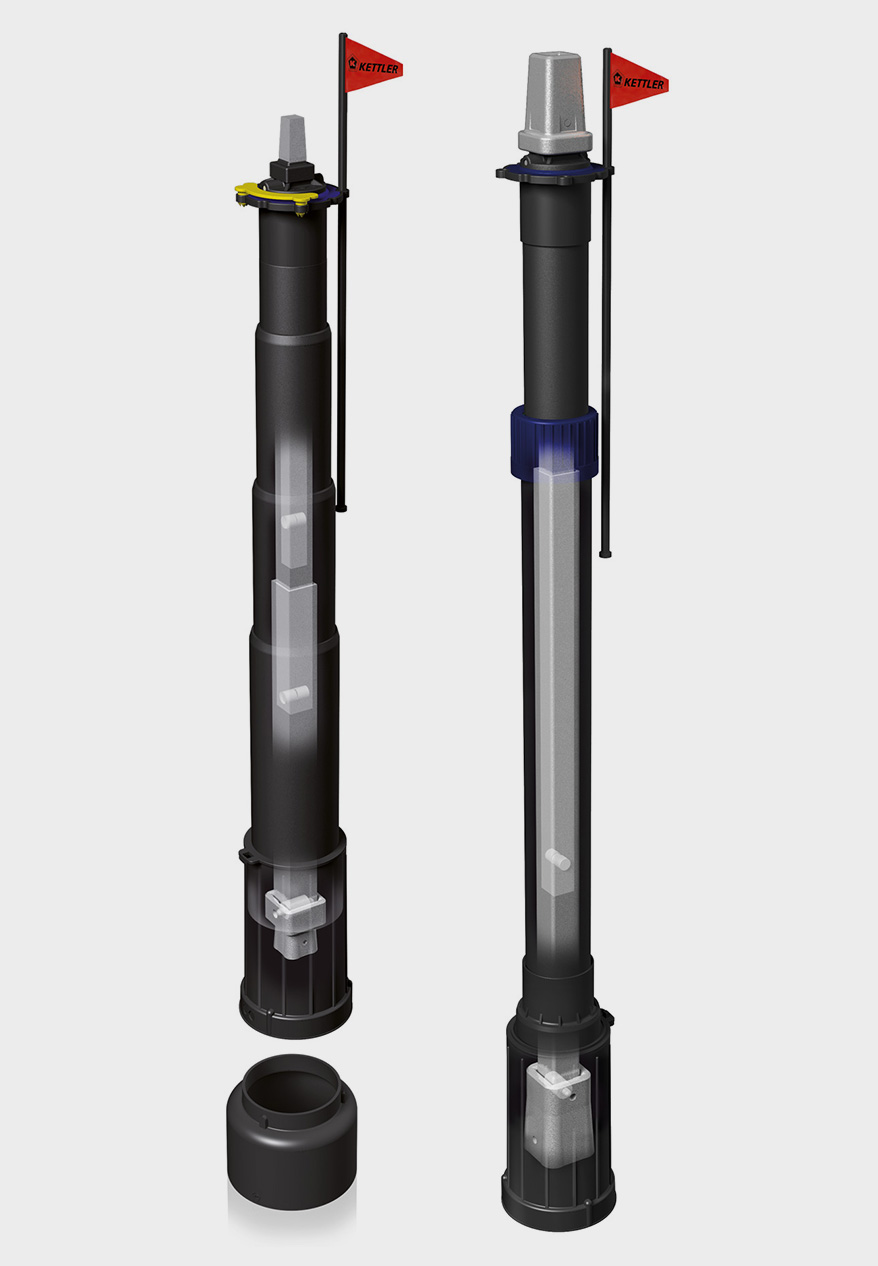

Aufbau des KIT-Teleskops
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Markierungsfahne – PE-LD/PE-LLD
Bedienungsvierkant VAS – ST37 tZn oder VA
Bedienungsvierkant KOS – PA-GF mit Stahlkern Vierkantstange
Randkappe – PE-HD
Inneres Hülsrohr – PE-HD
Beschriftungsstecker – PP
Abstreifring – PE-LD
Vierkantstange – ST37 tZn oder VA
Federsystem – Hülse = PA, Feder = Niro
Vierkantrohr – ST37 tZn oder VA
Äußeres Hülsrohr – PE-HD
Glockenadapter – PE-HD
Hülsrohrglocke – PE-HD
Druckfederstück – Hülsen = PA FD, Feder/Stift = Niro
Kuppelmuffe VAS – Temperguss
Kuppelmuffe KOS – Temperguss

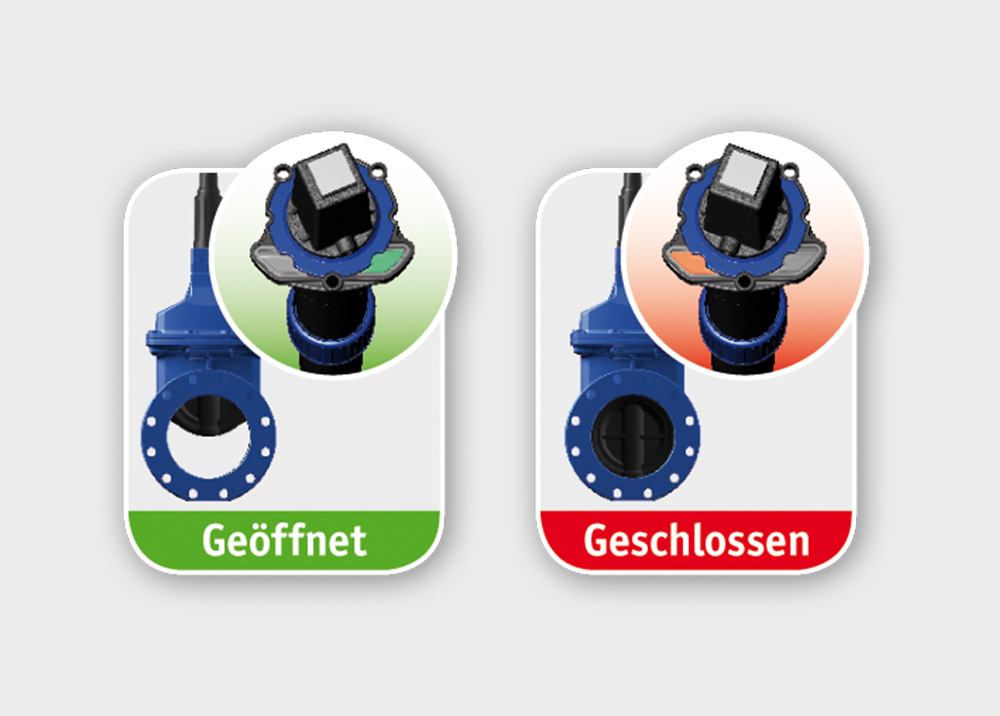

KIT-MEMO-Teleskop KOS
KIT-MEMO-Teleskopeinbaugarnituren verfügen über eine Mechanik, die es ermöglicht, den Zustand der darunter befindlichen Armatur zwischen offen bzw. geschlossen am Teleskopkopf abzulesen. Der Anwendungsbereich liegt bei allen Schwerarmaturen ab 5 bis 56 Umdrehungen. Das Einstellen der Anzeige geschieht automatisch durch das einmalige Schließen und Öffnen der Armatur und ist danach manipulationssicher.
KIT-Kupplungssätze
KIT-Kupplungssätze zur Vergrößerung des Rohrdeckungsbereiches bei KIT-Standardteleskopen und KIT-Multi-Teleskopen. KIT-Kupplungssätze lassen sich mit wenigen Handgriffen durch einfaches Zusammenstecken montieren. Durch die Verwendung mehrerer Kupplungssätze und nur eines KIT-Teleskops lässt sich jede gewünschte Rohrdeckung erreichen. Mit Hilfe einer Demontagezange lässt sich das System einfach und schnell wieder in seine Grundbauteile demontieren. Jeder Kupplungssatz ermöglicht durch das eingelegte Druckstück die Aufnahme von Kuppelmuffen verschiedener Nennweiten und Ausführungen. Die Bevorratung verschieden langer Kupplungssätze minimiert die Anzahl der Teleskopvarianten und führt zu einer Erhöhung der Lagerumschlagshäufigkeit.
Alle KIT-Kupplungssätze sind mit einem Schutzdecken versehen und bestehen aus einer 25 mm Kupplungsstange sowie einem 63 mm PE-Kupplungsrohr und können individuell mit einander kombiniert werden. Die Führung wird durch eine innenliegende Zentrierscheibe gewährleistet.
Der Einsatz verschiedener Schmutzscheiben und Adapter ermöglicht eine optimale Anpassung an nahezu alle Armaturen.
1
2
3
4
5
6
7
Schutzdeckel PE-HD
Obere Rohrkupplung PE-HD
Kupplungsstück Temperguss
Vierkantrohr Stahl tZn ST37-2 oder VA
Hülsrohr PE-HD
Untere Rohrkupplung PE-HD
Druckstück Gehäuse: PP Stifte/Feder: Niro

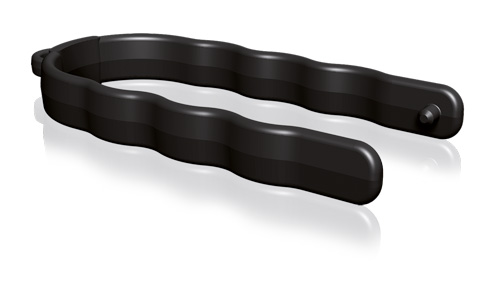

KIT-Demontagezange
Die Demontagezange ermöglicht das leichte Entrasten der Druckstücke, wodurch sich das KITSystem einfach und schnell wieder in seine Grundbauteile demontieren lässt.
KIT-Verlängerungen
KIT-Verlängerung
Mit Hilfe der KIT-Verlängerungen lassen sich KIT-Teleskope VAS sowie KOS nachträglich schnell verlängern. Durch einfaches Aufstecken und Arretieren wird die KIT-Verlängerung stiftfrei und ohne Werkzeug montiert. Durch das bereits eingesetzte Teleskop ist eine einwandfreie Anpassung an die neue Bausituation problemlos möglich. Die im unteren Glockenbereich eingesteckten Adapterringe aus glasfaserverstärktem Polyamid (PA-GF) sind passgenau auf die Randkappen der KIT-Teleskope abgestimmt und geben der Verlängerung optimale Stabilität.
Sämtliche KIT-Verlängerungen, außer KIT-Memo-Verlängerungen, auch mit GFK-Schoner erhältlich.
KIT-MEMO-Verlängerung KOS
Durch einfaches Aufsetzen der MEMO-Verlängerung lassen sich KIT-Teleskope nachträglich mit einer MEMO-Funktion ausrüsten. KIT-MEMO-Verlängerungen verfügen über eine Mechanik, die es ermöglicht, den Zustand der darunter befindlichen Armatur zwischen offen bzw. geschlossen am Kopf der Verlängerung abzulesen. Der Anwendungsbereich liegt bei allen Schwerarmaturen ab 5 bis 56 Umdrehungen. Das Einstellen der Anzeige geschieht automatisch durch das einmalige Schließen und Öffnen der Armatur und ist danach manipulationssicher.
Bedienungsvierkant VAS ST37 tZn oder VA
Bedienungsvierkant KOS Temperguss, Vierkantstange
Randkappe PE-HD
Vierkantstange ST37 tZn oder VA
Abstreifring PE-LD
Hülsrohr PE-HD
Glocke PE-HD
Kuppelmuffe KOS (VAS) Temperguss
Adapterring kleine Randkappe PA-GF
Adapterring große Randkappe PA-GF
1
2
3
4
5
6
7
8
9
10
KIT-Winkel
KIT-Winkel

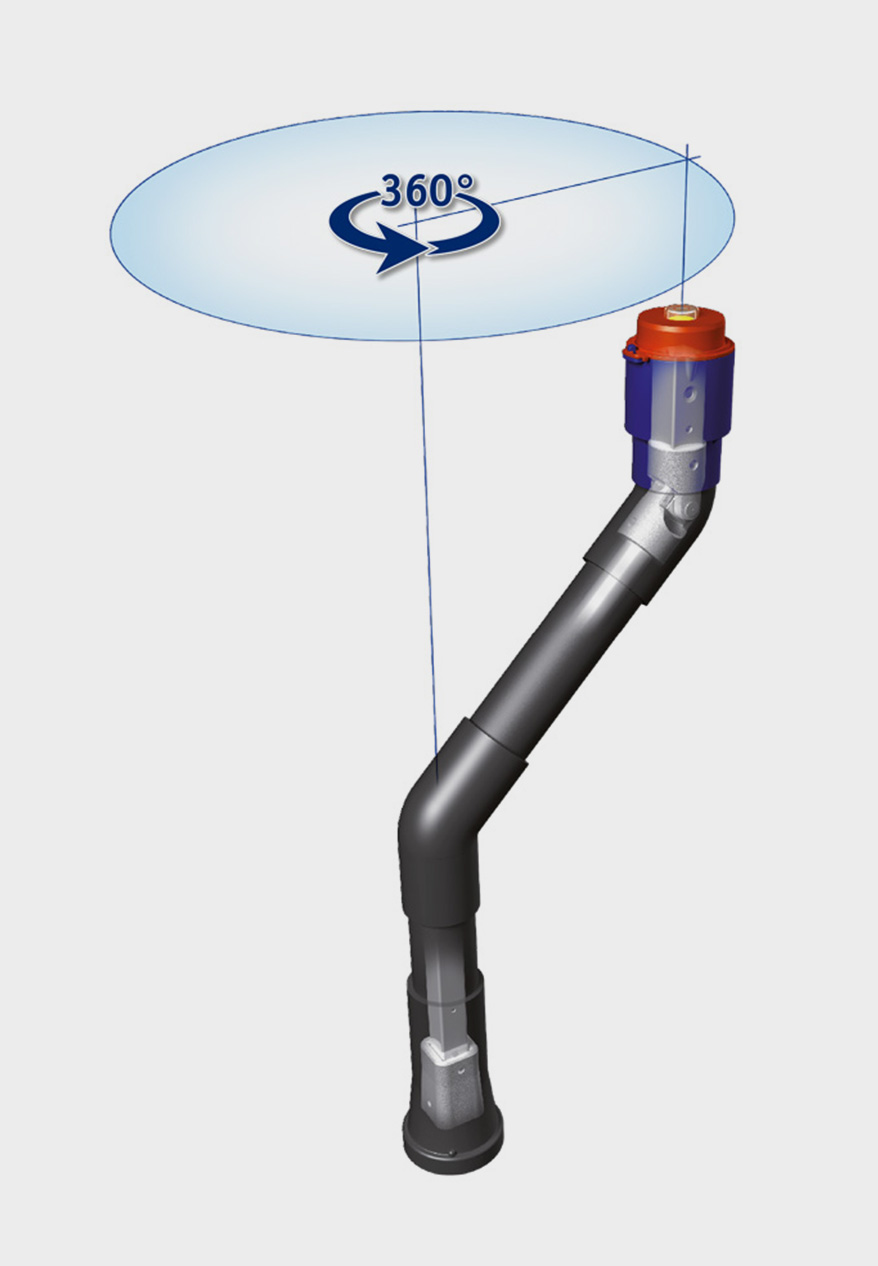

Der KIT-Winkel ermöglicht das seitliche Auslenken der Teleskop-Einbaugarnitur im 360°-Umkreis und bietet so flexible Lösungen bei Hindernissen wie Bordsteinen, Kabeln, Rohren oder Fahrspuren. Verschiedene Ausführungen erlauben eine dreidimensionale Anpassung. Erhöhte Drehmomente werden mit dem KIT-Multi-Teleskop aus V2A zuverlässig übertragen.
Wasserwaagen-Libelle PE-HD
Schutzdeckel PE-HD
Rohrkupplung PE-HD
Kardangelenk ST52
Torsionswelle VA
Führungsbogen PE-HD
Kuppelmuffe Temperguss
Ausgleichsglocke PE-HD
Schmutzscheibe/Glocke/Adapter PE-HD
1
2
3
4
5
6
7
8
9
KIT-Winkel sind mit einem Schutzdeckel inkl. Wasserwaagen-Libelle versehen und bestehen aus zwei ST52-Kardangelenken, die über eine VA Torsionswelle miteinander verbunden sind. Gekapselt durch ein PE-Kupplungsrohr und zwei Führungsbögen bildet der KIT-Winkel so eine komplette Einheit. Drei verschiedene Ausführungen ermöglichen eine flexiblere Anpassung an die jeweilige Baumaßnahme.
Der rote Bedienkopf ohne Druckstück ermöglicht eine Funktionsprüfung ohne Verwendung eines Teleskops. Für die Endmontage steht ein Bedienkopf mit Druckstück zur Verfügung.
KIT-Bedienköpfe für VAS/KOS sind aus V2A-Material gefertigt und werden im VAS-Hausanschlussbereich über eine 12 auf 14mm kalt angeschmiedete Vierkantstange, im KOS-Schieberbereich über eine 27 auf 32mm Gussvierkantschoner betätigt.
KIT-Flexwinkel
KIT-Flexwinkel
Zur axialen Ausrichtung von KIT-Teleskopen. Hanglagen oder schräg eingebaute Armaturen erschweren eine axiale Ausrichtung von Einbaugarnituren. Der KIT-Flexwinkel hilft diese Schieflage bis max. 40° auszugleichen.
KIT-Kuppelmuffen

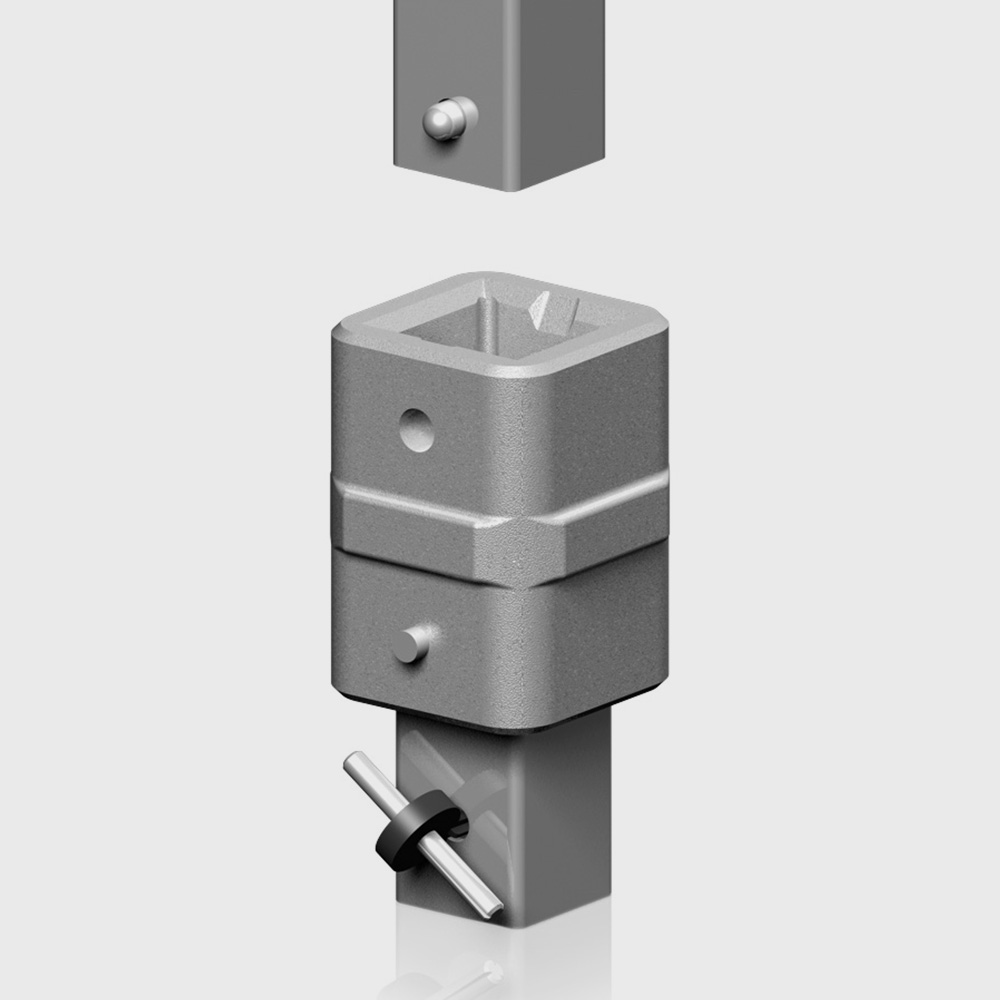

KIT-Kuppelmuffen
Verbindung zwischen KIT-Betätigungsgestängen und Armaturen unterschiedlicher Fabrikate und Nennweiten. Alle KIT-Kuppelmuffen und Anschlussstücke verfügen über einen 25mm Innenvierkant mit durchgängiger 7mm Bohrung zur Aufnahme von allen KIT-Teleskopen und KIT-Multi-Telekopen sowie der verschiedenen Kupplungssätze und Winkel. Mit Hilfe einer Demontagezange lassen sich Muffen und Anschlussstück einfach und schnell demontieren und weiterverwenden.
Die KIT-Kuppelmuffen sind in den Dimensionen VAS, DN40/50, DN65/80, DN100/150, DN175/200 und DN250/300 erhältlich.

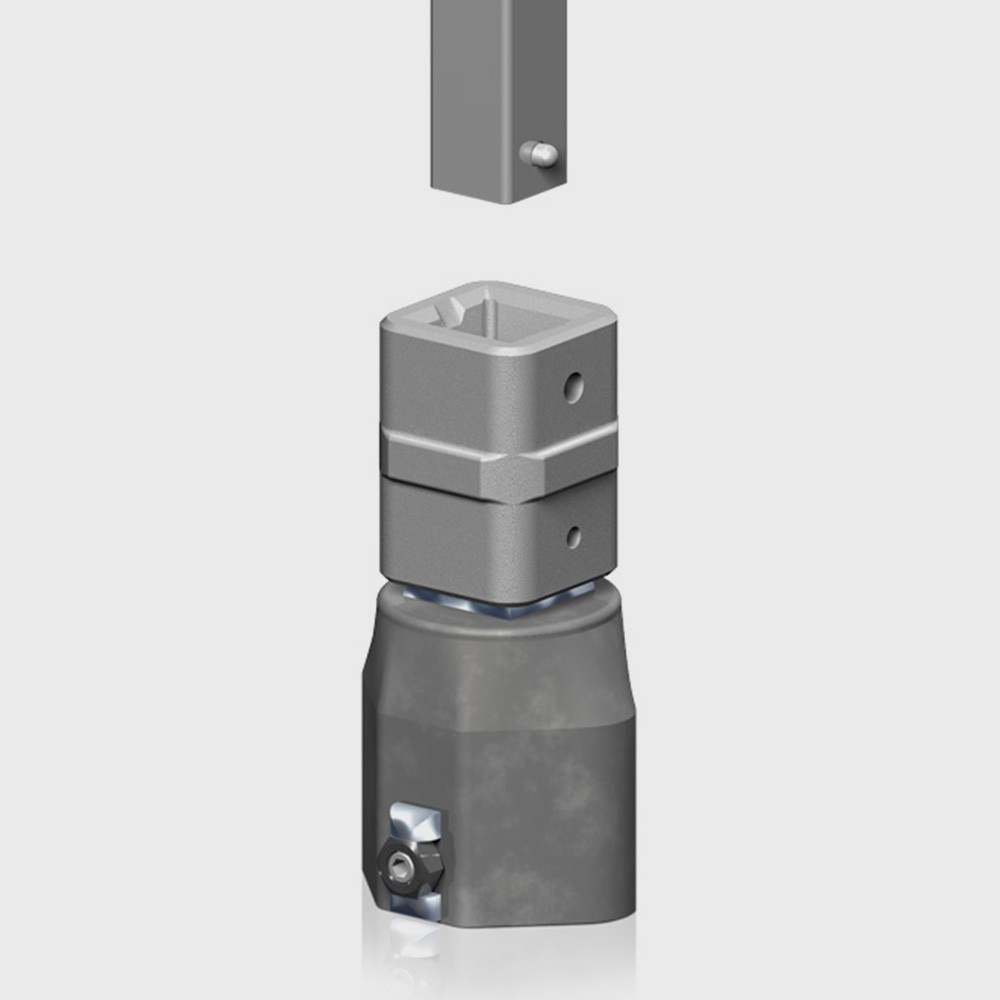

KIT-Kuppelmuffen für KIT-Teleskope bestehen aus Temperguss, sind galvanisch verzinkt und durch ihre spezielle Geometrie adaptier- und tauschbar. Der Niro-Spezialspindelstift ist durch einen Stiftstecker zur bequemen Entnahme an der Spindelbohrung befestigt.

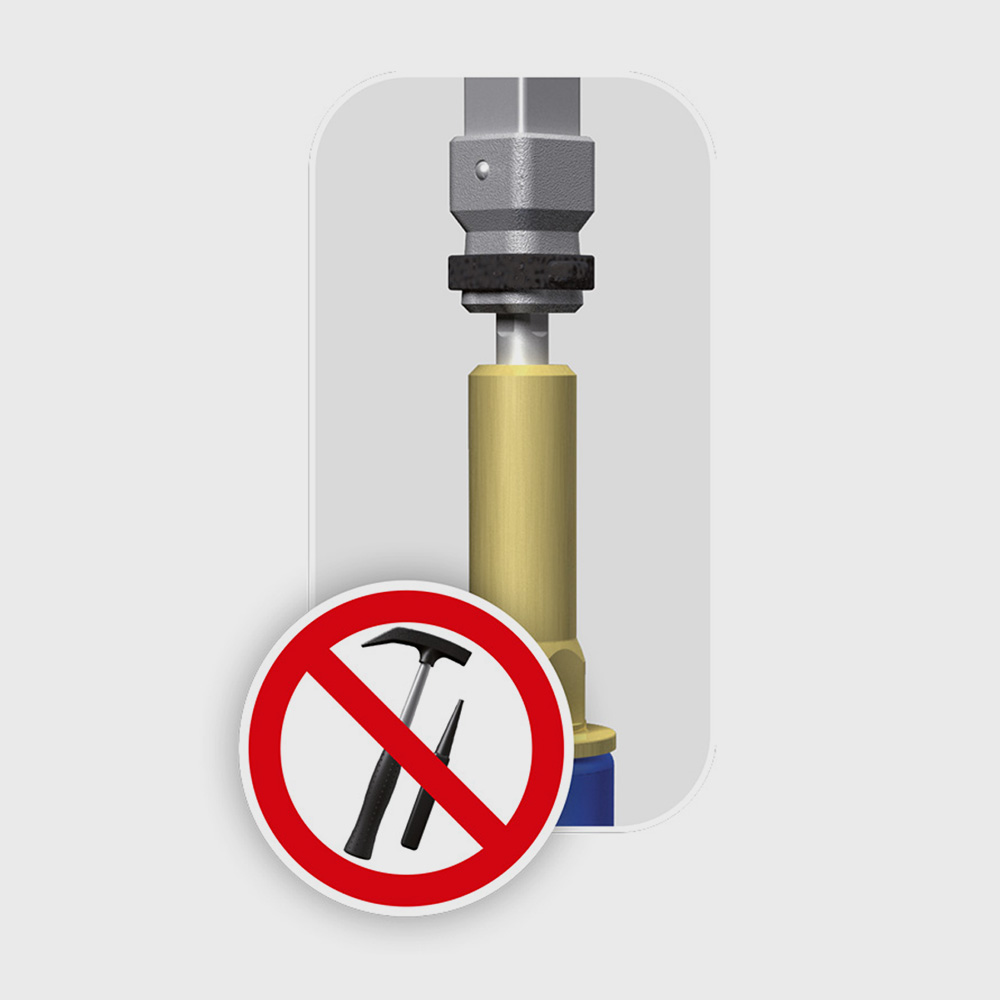

KIT-Duplex-Schnellspannmuffen für KIT-Teleskope für die werkzeugfreie Montage auf Armaturenspindeln. Sie verfügen anstelle des Spindelstifts über einen EPDM-Federmechanismus in zwei integrierten, in Kunststoffhülsen gelagerten, angeschrägten und rostfreien Stiften.

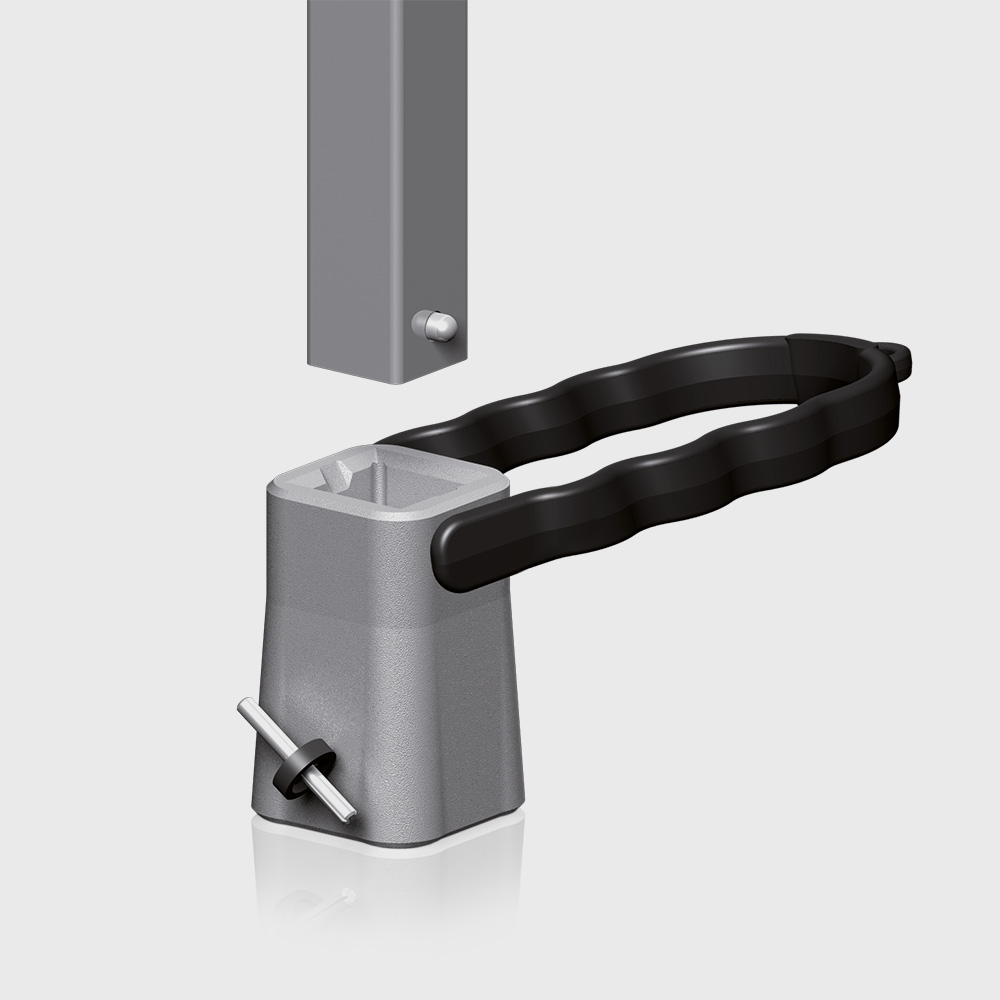

KIT-Duplex-Schnellspannmuffe
Alternativ zur KIT-Muffe ermöglicht die KIT-Duplex-Schnellspannmuffe die werkzeugfreie Verstiftung durch einfaches Aufdrücken der Muffe auf die Armaturenspindeln bis zur Nennweite DN300. Die Wiederlösbarkeit der Muffe wird durch die eingelegten PE-Hülsen innerhalb der Stiftbohrung dauerhaft garantiert und ist ohne Werkzeug möglich.
Die KIT-Duplex-Schnellspannmuffen sind in den Dimensionen VAS, DN40/50, DN65/80, DN100/150, DN175/200 und DN250/300 erhältlich.
KIT-Klappenmuffen
Die KIT-Klappenmuffen sind für Klappen mit Wellendurchmesser 16mm, 18mm, 20mm, 22mm, 25mm sowie 30mm erhältlich.
KIT-Kugelhahn-Anschlussstücke
Die-KIT-Kugelhahn-Anschlussstücke sind in den Anschlussgrößen 20mm, 25mm sowie 30mm verfügbar.
KIT-Kelchmuffe für Kugelhahn
KIT-Schmutzscheiben und Adapter
KIT-Universalschmutzscheiben und –Glocken
Die Universalschmutzscheiben bestehen aus einer PE-HD-Scheibe mit einer bzw. zwei separaten vulkanisierten Stahleinlagen. Innherhalb seiner Parameter passt sich Typ A der Armaturenkontur und Typ B dem Spindeldurchmesser an. Sie dienen dabei der passgenauen Abdichtung des Hülsrohres gegen Versandung von unten und werden in die KIT-Glocke verdrehgesichert eingerastet.
Kettler Schmutzscheibensortiment
Das dargestellte Schmutzscheibensortiment zeigt nur einen kleinen Auszug aus den vielfältigen Möglichkeiten, die wir Ihnen anbieten können.
Für Ihren Anwendungsfall ist nicht das passende Produkt dabei?
Dann kontaktieren Sie uns gerne.
Unischeibe Typ A
Die Unischeibe Typ A verfügt über zwei separate vulkanisierte Stahleinlagen mit den Schlüsselweiten 30-40mm oder 40-50mm.
Unischeibe Typ B
Die Unischeibe Typ B verfügt über eine vulkanisierte Stahleinlage mit einem variablen Durchmesser von 10-35mm.
Universalglocke mit Schaumstoffband
Die Universalglocke hat einen Durchmesser von 109mm und verfügt an der unteren Innenseite über ein Schaumstoffband zur Abdichtung des Armaturenoberteils.
Hawle Schraubadapter
Die Hawle Schraubadapter sind für die Anwendungsfälle VAS sowie KOS DN50-150 und KOS DN200 verfügbar und werden klassisch aufgeschraubt.
Friatec Kugelhahn-Adapter
Der Friatec-Kugelhahn-Adapter verfügt über eine Ausklinkung und ist in den Größen DA40/50 sowie DA63/200 erhältlich.
AWP Schraubringe VAS/KOS
Erhard DSV Scheibe
Friatec DAV Scheibe
KIT-Zubehör
KIT-Markierungsstecker
Die an dem Teleskopkopf leicht zu befestigenden farbigen Markierungsstecker ermöglichen eine optische Differenzierung verschiedener Armaturentypen. Ein Magnetstecker ermöglicht eine verbesserte Ortung der Teleskope.
KIT-Mitnehmerscheibe für verstellbare Straßenkappen
Mitnehmerscheiben und Fixierclips dienen der Zentrierung und der Befestigung von KIT-Teleskopen auf Tragplatten und in Straßenkappen.
KIT-Demonatagezangen
Mithilfe einer Demontagezange lässt sich das System einfach und schnell in seine Grundbauteile demontieren und weiterverwenden.
KIT-Trennstelle (galvanisch)
Die galvanische Trennstelle ist für den Einsatz beim kathodischen Korrosionsschutz konzipiert und hat eine Aufbauhöhe von 80mm. Für den Einsatz der Trennstelle wird zusätzlich zwingend ein Verlängerungsadapter benötigt.
