Optidur SMO – sichere und anwenderfreundliche Mauerdurchführungen

Mit der SMO-Mauerdurchführung bietet KETTLER eine zuverlässige Lösung für die sichere Einführung von Medienrohren in Gebäuden. Hergestellt aus schlagzähem Kunststoff, hochwertigen Dichtungen und robusten Bauteilen erfüllt sie höchste Anforderungen an Sicherheit, Stabilität und Montagefreundlichkeit.

Die SMO eignet sich sowohl für unterkellerte als auch für nicht unterkellerte Gebäude, da ihre spezielle Geometrie eine hohe Auszugsfestigkeit und Verdrehsicherheit gewährleistet. Durch integrierte Montagehilfen lässt sie sich einfach fixieren, bevor der Ringraum mit gieß- oder applizierbaren Füllstoffen verschlossen wird.

Für noch mehr Komfort lässt sich die SMO mit Zentrierscheiben zu einem kompletten Einbausystem erweitern. Ein Zentrierexzenter ermöglicht die präzise Vorfixierung in der Mauer, während integrierte Einfüllhilfen für ein sauberes und sicheres Einbringen des Füllstoffs sorgen.

Die Optidur SMO ist in zwei Größen verfügbar:

  • SMO 1 für Medienrohre von 20–40 mm
  • SMO 2 für Medienrohre von 40–63 mm

Optidur SMO Mantelrohrmauerdurchführung.

Navigate to the next section

SMO-Produktvarianten

SMO-Mör­tel

Funktion

Die Optidur SMO Mantelrohrmauerdurchführung sorgt für die zuverlässige Abdichtung von Ver- und Entsorgungsleitungen mit einem Außendurchmesser von 20 bis 63 mm. Sie wird in Kernbohrungen und Mauerdurchbrüchen eingesetzt und gewährleistet eine sichere, saubere und langlebige Durchführung.

Komponenten

  • Mantelrohr aus ABS
  • Dichtungen aus NBR
  • Verschraubungen aus PA
  • Zentrierscheiben und Einfüllöffnung aus PP
  • Füllschlauch mit Verschlussstopfen aus PE
  • Wanddichtungen aus PE-Schaumstoff

Herstellung

Das Mantelrohr wird im Spritzgussverfahren gefertigt und mit vormontierten Dichtungen sowie Verschraubungen geliefert. Die praktische Einbauhilfe ist im Set enthalten und sofort einsatzbereit.

Merkmale

  • Hohe Auszugs- und Verdrehsicherheit durch spezielle Außenkontur
  • Einfache Montage mit Vorfixierung über Zentrierexzenter
  • Sauberes und sicheres Applizieren des Füllstoffs über integrierte Einfüllöffnung
  • Wiederverwendbare Einbauhilfen für mehr Effizienz

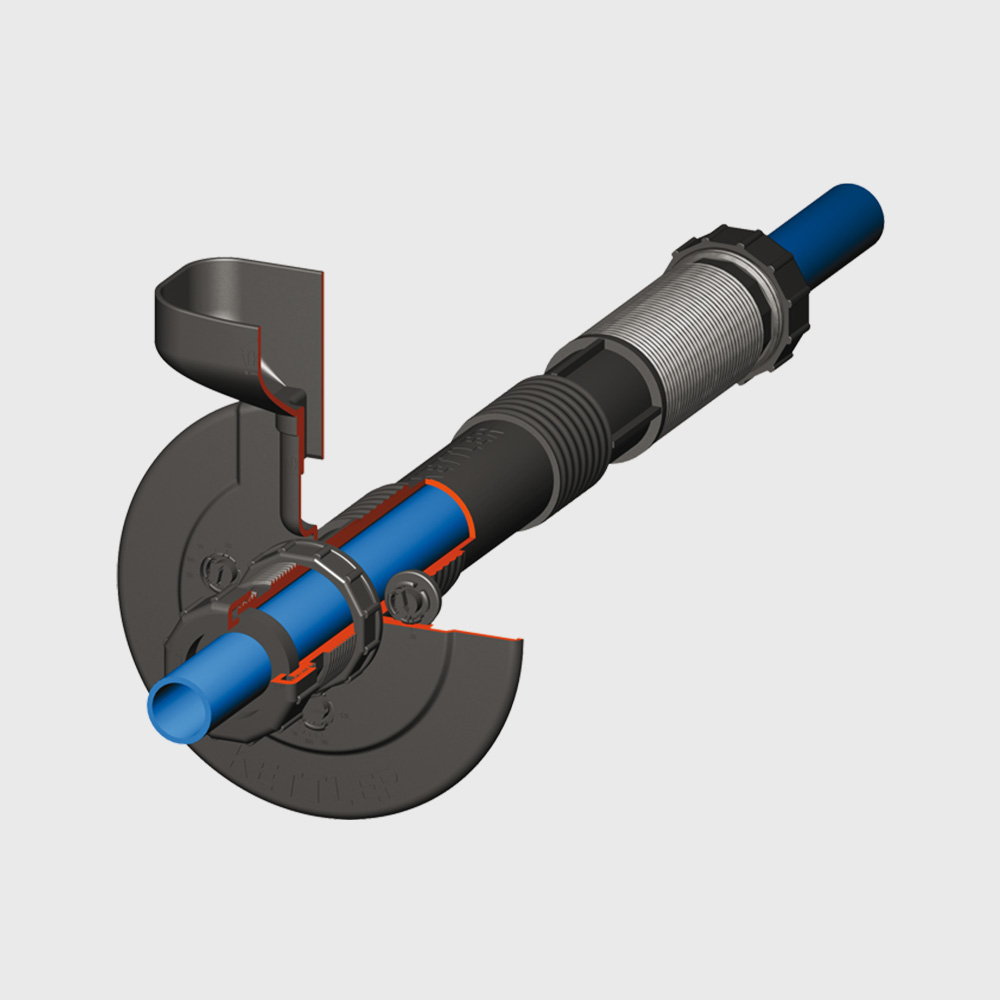

3D-Schnittansicht eines Kabelschutzsystemkomponenten mit einer blauen Leitung in einem gerippten Rohr, umgeben von einem schützenden Gehäuse.
Schematische Darstellung einer wasserdichten Kabeldurchführung durch eine Wand mit Dichtungen und Kabelverschraubungen.

SMO-Harz

Funktion

Die Optidur SMO Mantelrohrmauerdurchführung sorgt für die zuverlässige Abdichtung von Ver- und Entsorgungsleitungen mit einem Außendurchmesser von 20 bis 63 mm. Sie wird in Kernbohrungen und Mauerdurchbrüchen eingesetzt und gewährleistet eine sichere, saubere und langlebige Durchführung.

Komponenten

  • Mantelrohr aus ABS
  • Dichtungen aus NBR
  • Verschraubungen aus PA
  • Zentrierscheiben und Einfüllöffnung aus PP
  • Füllschlauch mit Verschlussstopfen aus PE
  • Wanddichtungen aus PE-Schaumstoff

Herstellung

Das Mantelrohr wird im Spritzgussverfahren gefertigt und mit vormontierten Dichtungen sowie Verschraubungen geliefert. Die praktische Einbauhilfe ist im Set enthalten und sofort einsatzbereit.

Merkmale

  • Hohe Auszugs- und Verdrehsicherheit durch spezielle Außenkontur
  • Einfache Montage mit Vorfixierung über Zentrierexzenter
  • Sauberes und sicheres Applizieren des Füllstoffs über integrierte Einfüllöffnung
  • Wiederverwendbare Einbauhilfen für mehr Effizienz

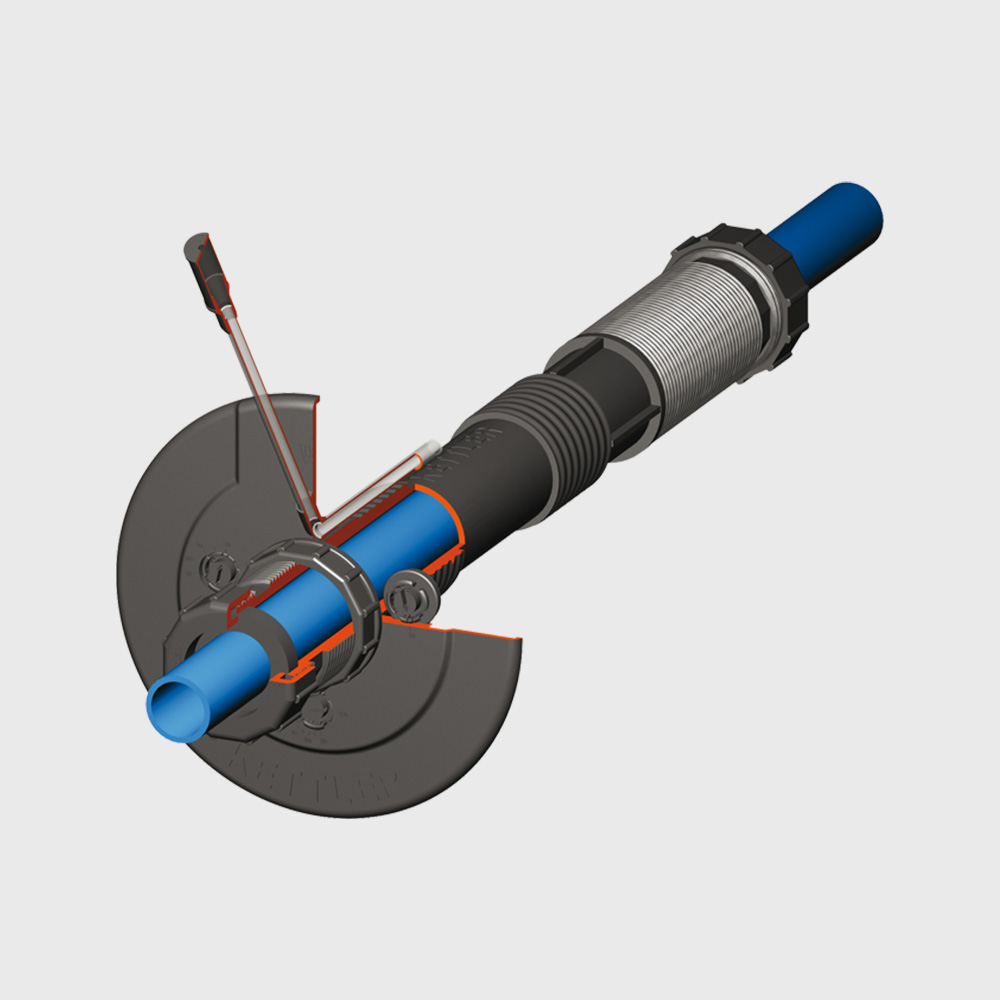

Illustration eines technischen Geräts mit blauen und schwarzen Komponenten, einschließlich Hebel und Rohrsystem, vor weißem Hintergrund.
Durchführung für Kabelverlegung in einer Wand. Die Abbildung zeigt ein blaues Kabel, das durch ein Schutzrohr und Dichtungen verläuft.

SMO-Flex

Funktion

Die flexible Mantelrohrmauerdurchführung ermöglicht die zuverlässige Abdichtung von Ver- und Entsorgungsleitungen mit einem Außendurchmesser von 20 bis 63 mm. Sie ist speziell für den Einsatz in nicht unterkellerten Gebäuden konzipiert und passt sich dank ihrer biegsamen Bauweise individuell an die Einbausituation an.

Komponenten

  • Mantelrohr aus ABS
  • Dichtungen aus NBR
  • Verschraubungen aus PA
  • Spiralschlauch aus PVC
  • Kleberbeschichteter Schrumpfschlauch aus PE

Herstellung

Die spritzgegossenen Mantelrohrenden werden mit vormontierten Dichtungen und Verschraubungen geliefert und über einen PVC-Spiralschlauch verbunden. Der Schlauch wird mittels kleberbeschichtetem Schrumpfschlauch sicher befestigt und zuverlässig abgedichtet. Die Durchführung ist auch beidseitig herstellbar.

Merkmale

  • Spezielle Außenkontur des Mantelrohres für hohe Auszugs- und Verdrehsicherheit
  • Frei wählbare Länge für maximale Flexibilität
  • Formbar zu einem flexiblen Bogen – ideal bei individuellen Einbausituationen

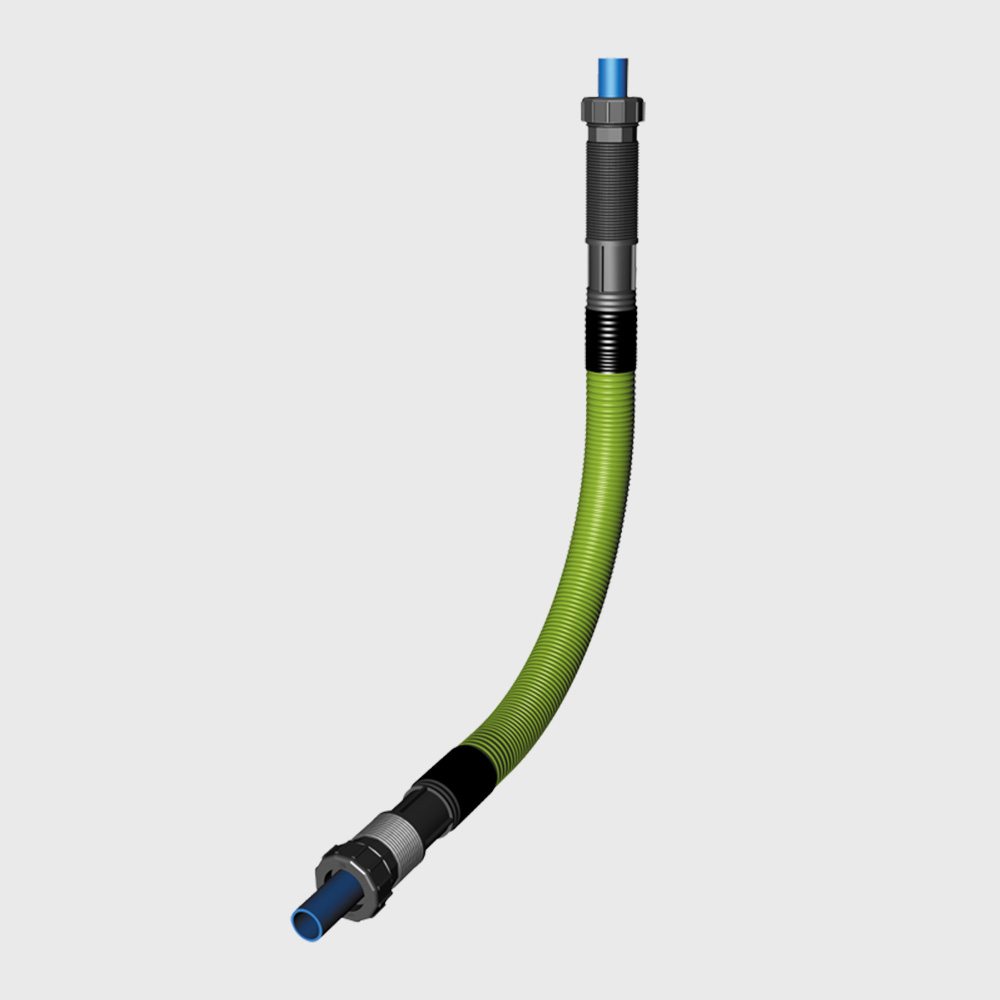

Flexibler grüner Schlauch mit blauen und schwarzen Anschlüssen auf grauem Hintergrund, geeignet für industrielle Anwendungen.

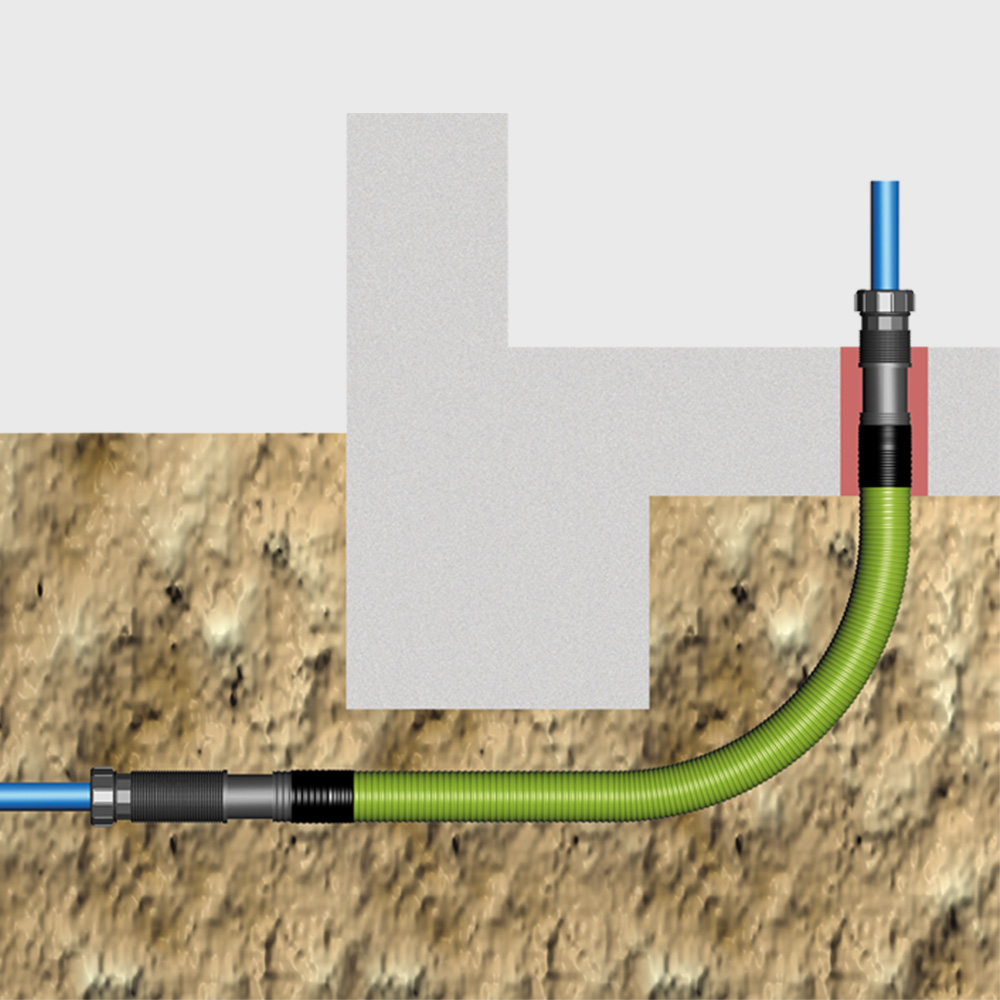

Schema einer Rohrverlegung im Boden mit einem Schutzrohr, das um eine Hausecke verläuft. Ideal für Kabelschutz und Installation.
Grüner Kunststoffschlauch mit schwarzen Anschlüssen auf grauem Hintergrund. Flexibler Schlauch für industrielle oder häusliche Anwendungen.
